12AT/50AT系列旋轉式過濾器
油箱呼吸器組件
12AT 和50AT
選定過濾器規格
根據油箱的回油量和空氣交換流量，選擇合適的濾筒規格。普遍的原則是，初始壓降應該不大于0.18psid(5" H2O)。

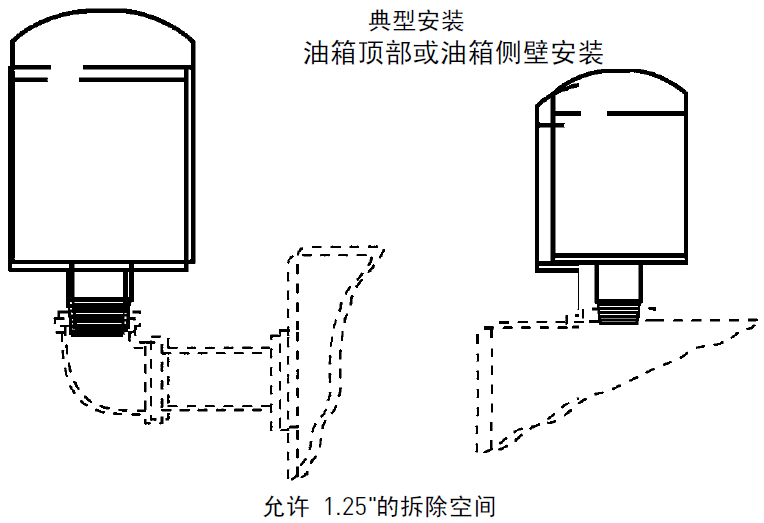

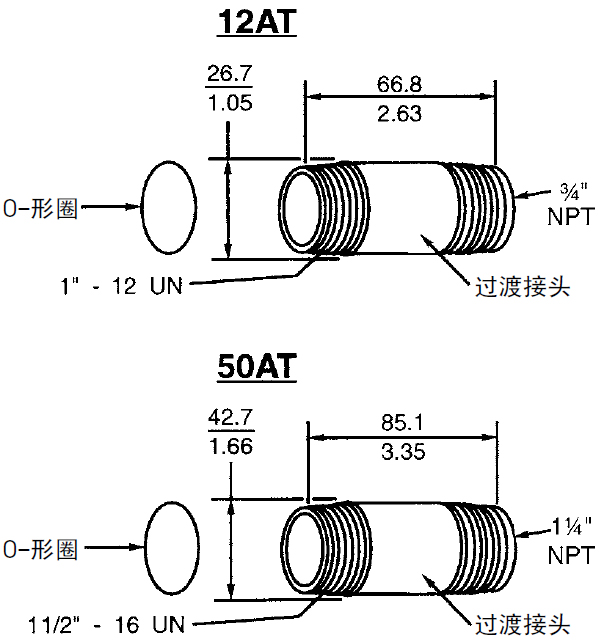

通過管用法蘭或焊接的方式可將過濾器的濾頭上的過渡接頭和油箱連接在一起。確保連接過渡部位周圍不會出現泄漏現象。當油箱側壁安裝時，確保安裝在油箱液面以上。
推薦工作500小時后，更換濾筒。當應用在污染嚴重的場合時，如研磨工況，煉鋼廠和工程機械上時，需要增加更換的頻率，大約時間間隔為每250小時。
| 型號 | 空氣顆粒尺寸* | 濾芯 | 連接件 |
| 12AT-03C | 1 micron | 926543 | 926876 |
| 12AT-10C | 2 micron | 921999 | 926876 |
| 12AT-25C | 5 micron | 925023 | 926876 |
| 50AT-03C | 1 micron | 926541 | 926875 |
| 50AT-10C | 2 micron | 926169 | 926875 |
| 50AT-25C | 5 micron | 926170 | 926875 |
* 對于空氣中大于所述尺寸的顆粒，過濾效率可達99%。

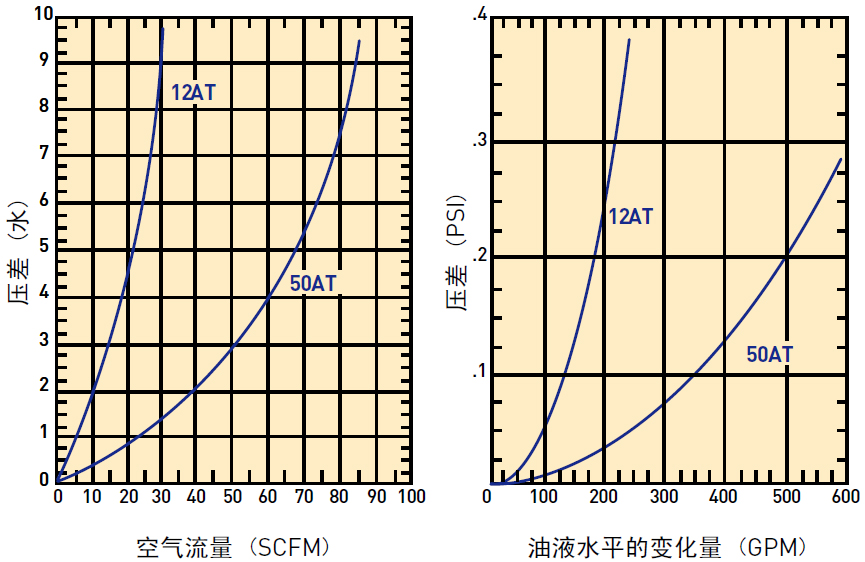

圖表僅針對03C型濾筒。經過濾筒，過渡件和管路總的壓降可過以下的方法估算：
如采用12AT過渡件或通經為3/4"管件，每英寸增加1.5%壓力；
如采用3/4" 彎管，每個增加+ 3.0%壓力；
如采用50AT過渡件或通經為1-1/4" 管件，每英寸增加+ 1.0% 壓力；
如采用1-1/4"彎管，每個增加+ 2.0% 壓力。
