18/28/38P系列高壓過濾器濾芯維護
18/28/38P系列
高壓過濾器
濾芯維護 備件表
高壓過濾器
濾芯維護 備件表

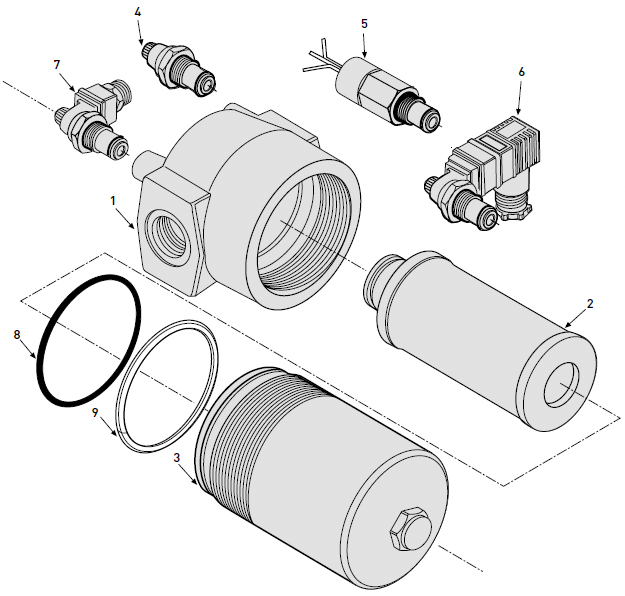

| 序號 | 說明 | 件號 |
| 1 | 濾頭組件 | |
| 2 | 濾芯 | 見下頁表格 |
| 3 |
下殼體 指示器 |
|
| 4 |
M3-目視指示器帶自動復位； 2.5 bar M3-目視指示器帶自動復位； 5.0 bar |
|
| 5 |
T1-電訊式； 2.5 bar DIN 43650 接口 T1-Electrical； 5.0 bar DIN 43650 接口 F1-電子式PNP； 2.5 bar 帶 4 LED F2-電子式 NPN； 2.5 bar 帶 4 LED F1-電子式PNP； 5.0 bar 帶 4 LED F2-電子式 NPN；5.0 bar 帶 4 LED |
|
| 6 | 下殼體密封 | |
| 7 |
下殼體防擠出圈 密封件 密封件 18P (std)-丁腈橡膠 密封件 18P (F3)-氟橡膠 密封件 28P (std)-丁腈橡膠 密封件 28P (F3)-氟橡膠 密封件 38P (std)-丁腈橡膠 密封件 38P (F3)-氟橡膠 |
S04350 S04351 S04352 S04353 S04354 S04355 |
A、關閉系統動力源
B、卸除過濾器回路系統壓力
C、如果設有泄油口，排空過濾器下殼體
D、順時針旋轉下殼體（左旋），可松開并取下下殼體
E、向下拉動并通過輕微扭動可取出濾芯，棄除
F、檢查下殼體O-形圈和防擠圈是否損壞，如壞，更換
G、利用系統油液潤滑濾芯O-形圈并將濾芯安裝在濾頭內
H、通過反向旋轉安裝過濾器下殼體（右旋），并按規定
的扭矩旋緊
的扭矩旋緊
18P - 22-27 Nm (16-20 ft. lbs.)
28P - 35-40 Nm (25-30 ft. lbs.)
38P - 80-95 Nm (60-70 ft. lbs.)
I、確認啟動系統后， 無泄漏
替換濾芯件號
替換濾芯件號
| 丁腈橡膠密封濾芯 | ||||||
| 型號 | 18P-1 | 18P-2 | 28P-1 | 28P-2 | 38P-1 | 38P-2 |
| 02Q | G04242 | G04250 | G04258 | G04266 | G04274 | G04282 |
| 05Q | G04243 | G04251 | G04259 | G04267 | G04275 | G04283 |
| 10Q | G04244 | G04252 | G04260 | G04268 | G04276 | G04284 |
| 20Q | G04245 | G04253 | G04261 | G04269 | G04277 | G04285 |
| 02QH | G04290 | G04298 | G04306 | G04314 | G04322 | G04330 |
| 05QH | G04291 | G04299 | G04307 | G04315 | G04323 | G04331 |
| 10QH | G04292 | G04300 | G04308 | G04316 | G04324 | G04332 |
| 20QH | G04293 | G04301 | G04309 | G04317 | G04325 | G04333 |
| 氟橡膠密封濾芯 | ||||||
| 型號 | 18P-1 | 18P-2 | 28P-1 | 28P-2 | 38P-1 | 38P-2 |
| 02Q | G04246 | G04254 | G04262 | G04270 | G04278 | G04286 |
| 05Q | G04247 | G04255 | G04263 | G04271 | G04279 | G04287 |
| 10Q | G04248 | G04256 | G04264 | G04272 | G04280 | G04288 |
| 20Q | G04249 | G04257 | G04265 | G04273 | G04281 | G04289 |
| 02QH | G04294 | G04302 | G04310 | G04318 | G04326 | G04334 |
| 05QH | G04295 | G04303 | G04311 | G04319 | G04327 | G04335 |
| 10QH | G04296 | G04304 | G04312 | G04320 | G04328 | G04336 |
| 20QH | G04297 | G04305 | G04313 | G04321 | G04329 | G04337 |
