FBO-10和FBO-14燃油過濾/水分離器
應用：
FBO系列專為滿足當代高壓共軌柴油噴射系統的過濾需求而設計。產品通常用于燃油分配泵或大型柴油發動機上，作為主燃油過濾/水分離器使用。
Racor新一代的FBO-10和FBO-14系列產品設計滿足惡劣的工作環境并易于更換濾芯。根據型號、濾芯和需過濾的燃料的不同，F(xiàn)BO系列可以滿足從21GPM(80LPM)-75GPM(284LPM)的流量需求。
產品的一個特點是“鎖緊環”，通過4個螺栓把過濾器殼體和鋁制底座連接起來。開有溝槽的“鎖緊環”允許維護人員用手來擰松4個環螺栓，旋轉并降低過濾器殼體用來更換濾芯。當一個新的濾芯安裝進去后，僅需上升過濾器殼體并旋到鎖緊環的位置，僅需用手?jǐn)Q緊。（強烈要求均勻擰緊4個螺栓至 100lb-in(11N.m)）
鎖緊裝置由不銹鋼螺母、螺栓、墊圈和金屬手動旋鈕組成，以便于維護。無需扳手或其它特殊工具，允許一個人方便更換濾芯。(無需使用V型夾具)
工作原理：
這種多功能的燃油過濾/水分離器配有三種不同的濾芯選項，以滿足不同的應用需求。對于燃油分配泵應用推薦使用過濾/水分離濾芯。
過濾/水分離濾芯可以同時從生物燃料、生物混合燃料、柴油、汽油和其它碳?xì)淙剂现腥コ廴疚锖退７蛛x能力可以把水從燃油中去除。
顆粒過濾濾芯被推薦使用于發動機上用以保護OEM客戶的供油系統。硅化處理的過濾材質可以去除的污染物精度高達1微米。過濾濾芯也可以用于過濾/水分離器前以延長使用壽命。
復合濾芯可以從柴油和其它碳?xì)淙剂现形账瓦^濾污染物。過濾/水分離濾芯被推薦使用，這樣水可以從燃油中去除。

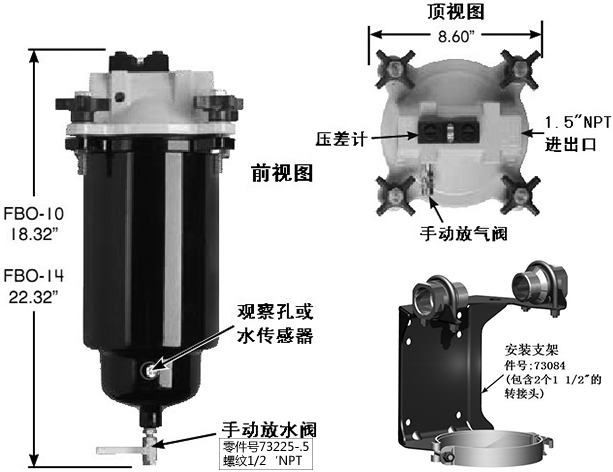

特性：
● 壓鑄鋁底座
● 噴粉覆蓋零件
●“鎖緊環”-無需V型夾具
● 手動放水閥
● 設計可以承受150PSI的高壓力@240 oF（116oC）
● 碳鋼過濾殼體
● 專用安裝支架
● 1.5“NPT進出接口
● 手動放氣閥
● 觀察孔
| 參數 | 大流量 | 初始阻力 | 更換阻力 | ||
| FBO-10 | 柴油 | 汽油 | 航空煤油 | 壓差 | 壓差 |
| 顆粒過濾 | 25 GPM（94.6 LPM） | 53 GPM（200.6 LPM） | 35 GPM（132.5 LPM） | <2.5 PSID | 15 PSID |
| 過濾/水分離 | 20 GPM（75.7 LPM） | 32 GPM（121.1 LPM） | 21 GPM（79.5 LPM） | <2.5 PSID | 15 PSID |
| 吸附過濾 | 20 GPM（75.7 LPM） | 45 GPM（200.6 LPM） | 35 GPM（132.5 LPM） | <2.5 PSID | 30 PSID |
| FBO-14 | 柴油 | 汽油 | 航空煤油 | 壓差 | 壓差 |
| 顆粒過濾 | 30 GPM（113.6 LPM） | 75 GPM（283.9 LPM） | 50 GPM（189.3 LPM） | <2.5 PSID | 15 PSID |
| 過濾/水分離 | 25 GPM（94.6 LPM） | 45 GPM（170.3 LPM） | 30 GPM（113.6 LPM） | <2.5 PSID | 15 PSID |
| 吸附過濾 | 25 GPM（94.6 LPM） | 70 GPM（265.0 LPM） | 55 GPM（208.2 LPM） | <2.5 PSID | 30 PSID |
| 總成 | 濾芯 | 壓差計 | 觀察孔 | 放水閥 |
| FBO-10 | 單獨訂購 | |||
| FBO-10-DP | 單獨訂購 | x | ||
| FBO-10-DPL | 單獨訂購 | x | x | x |
| FBO-10-25M | FBO-60332 | x | x | x |
| FBO-14 | 單獨訂購 | |||
| FBO-14-DP | 單獨訂購 | x | ||
| FBO-14-DPL | 單獨訂購 | x | x | x |
| FBO-14-25M | FBO-60341 | x | x | x |
| 精度 | 精度 FBO-10（6×10濾芯） | 精度 FBO-14（6×14濾芯） | |
|
過濾/ 水分離 |
1 | FBO 60327 | FBO 60336 |
| 5 | FBO 60328 | FBO 60337 | |
| 10 | FBO 60353 | FBO 60356 | |
| 25 | FBO 60329 | FBO 60338 | |
|
顆粒 過濾 |
1 | FBO 60330 | FBO 60339 |
| 5 | FBO 60331 | FBO 60340 | |
| 10 | FBO 60354 | FBO 60357 | |
| 25 | FBO 60332 | FBO 60341 | |
|
吸附 過濾 |
1 | FBO 60333 | FBO 60342 |
| 5 | FBO 60334 | FBO 60343 | |
| 10 | FBO 60355 | FBO 60358 | |
| 25 | FBO 60335 | FBO 60344 |
*72951適配器允許FBO-14安裝5件RMO-210-4復合濾芯。
