Finite濾材類型
精密（凝結）濾芯
顆粒雜質濾芯
依據ANSI/CAGI ADF400-1999凝結濾芯測試標準：
1）DOP（Dioctylphthalate二辛基苯二甲酸酯）0.3~0.6μm微粒測試。
2）氣體入口含油量40ppm。
ISO 8573-1壓縮空氣品質分級
注：1）大顆粒的測定基準為過濾效率β=20（即95%），且測量方法需含該等級顆粒20%以上。
2）顆粒含量以壓力14.7psi(1bar)，溫度70 oF（21 oC）且相對濕度60%的狀況下測量為基準。
在高于大氣壓的狀況下，顆粒含量相對提高。
壓縮空氣處理達等級：
顆粒：大顆粒≤0.1μm，且顆粒總含量≤0.1mg/m3(即0.08ppm)。
水含量：低于或等于壓力露點3oC（37oF）時的水含量。
油含量：≤0.1 mg/m3（即0.008ppm)）
 |
 |
 |
 |
 |
|

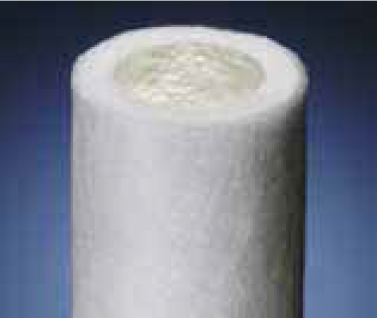

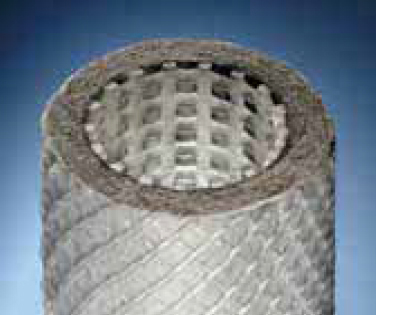

類型C：標準型 ● 矽硼玻纖濾層 ● 無縫結構以Epoxy 結合 ● 外部包覆Nylon排 油層 ● 一體成型PP支撐 |

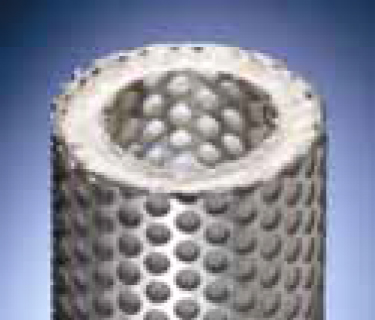

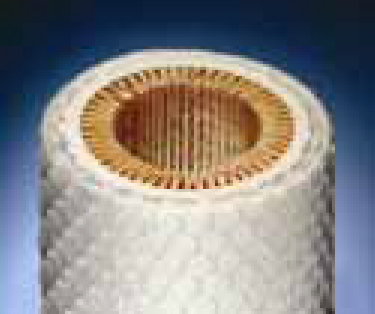

類型Q：兩用型 ● 初濾（內）折疊式 纖維濾紙 ● 細濾（外）矽硼玻 纖 ● 外部包覆Nylon排 油層 |

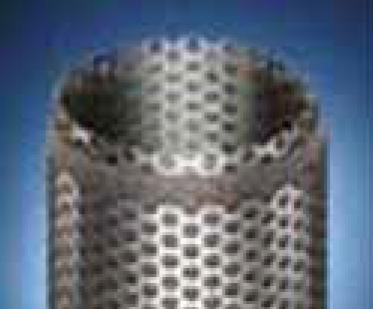

類型D：高溫型 ● 矽硼玻纖濾層 ● 外部包覆Nylon排 油層 ● 內外金屬支撐 ● 耐溫達232oC |

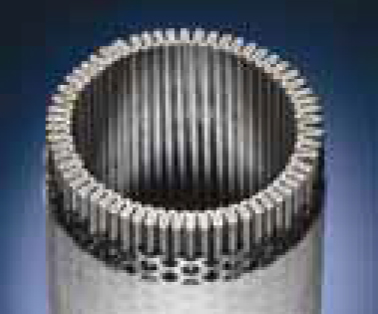

類型7CVP：長效型 ● 折疊式矽硼玻纖 ● 外部金屬支撐 ● 低壓損、壽命長 ● 7DVP為高溫場合用 |

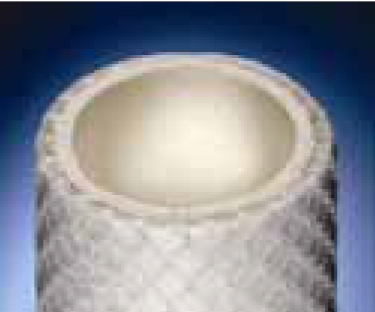

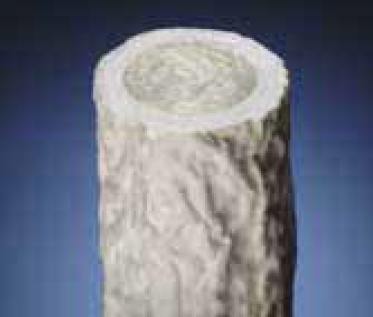

類型H ● 矽硼玻纖濾層 ● 外部包覆Nylon 排油層 ● 無支撐 |
顆粒雜質濾芯
 |
 |
 |
 |
|

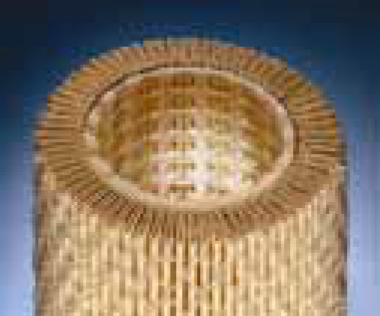

類型3P ● 樹脂浸透天然紙纖濾層 ● 折疊式結構，過濾面積大 ● 過濾精度3μm@99.9% |

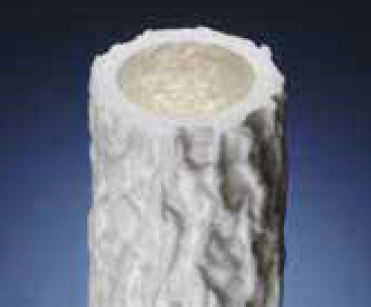

類型G ● 矽硼玻纖濾層 ● 無縫結構以Epoxy結合 ● 無支撐 ● 過濾精度可達0.01μm |

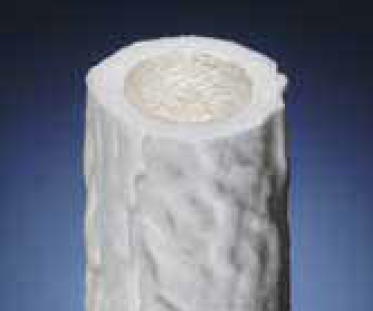

類型F ●矽硼玻纖濾層 ● Fluorocarbon結合 ●無支撐 ●過濾精度可達0.01μm |
類型T ●矽硼玻纖濾層 ●無縫結構以Teflon結合 ●無支撐 ●過濾精度可達0.01μm |
| 活性碳吸附濾芯 | 前置除水濾芯 |
 類型A● 高含量活性碳纖維 ● 油汽吸附效率99+% ● 去除油汽、異味 ● 去除有機揮發氣體 |
 類型100WS● 100μm不銹鋼網結構 ● 去除氣流中過量的液體 ● 其他過濾器的前置過濾 |
| 等級 | 濾芯種類 | 過濾精度 | 顆粒雜質過濾效率 |
油霧/水霧 去除效率1） |
油汽/異味 去除效率 |
出口油殘余量2） |
濾芯初壓損 @額定流量 |
||
| mg/m3 | PPMw/w | ||||||||
| 2 |
C/Q/D G/F/T H/I/R |
0.01μm | 99.9999+% | 99.999+% | 0.00125 | 0.001 | 1.5 | psi | |
| 4 | 0.01μm | 99.999+% | 99.995+% | 0.004 | 0.003 | 1.25 | psi | ||
| 6 | 0.01μm | 99.99+% | 99.97+% | 0.01 | 0.008 | 1.0 | psi | ||
| 8 | 0.5μm | 99.99+% | 98.5+% | 0.24 | 0.2 | 0.5 | psi | ||
| 10 | 1μm | 99.99+% | 95% | 1 | 0.85 | 0.5 | psi | ||
| 7 | CVP/DVP | 0.5μm | 99.99+% | 99.5% | 0.1 | 009 | 0.25 | psi | |
| 3 | P | 3μm | 99.9+% | 0.25 | psi | ||||
| 0.5μm | 98.5+% | ||||||||
| 100 | WS | 100μm | 公稱過濾 | ＜0.25 | psi | ||||
| A | 99+% | ＜0.003 | ＜0.0024 | 1.0 | psi | ||||
1）DOP（Dioctylphthalate二辛基苯二甲酸酯）0.3~0.6μm微粒測試。
2）氣體入口含油量40ppm。
ISO 8573-1壓縮空氣品質分級
| 等級 | 顆粒 | 水含量 | 油含量 | ||||
| 大顆粒1） | 高含量2） | 高壓力露點 | 高濃度 | ||||
| μm | mg/m3 | ppm | oC | oF | Mg/m3 | ppm | |
| 1 | 0.1 | 0.1 | 0.08 | -70 | -94 | 0.01 | 0.008 |
| 2 | 1 | 1 | 0.8 | -40 | -40 | 0.1 | 0.08 |
| 3 | 5 | 5 | 4.2 | -20 | -4 | 1 | 0.83 |
| 4 | 15 | 8 | 6.7 | 3 | 37 | 5 | 4.2 |
| 5 | 40 | 10 | 8.3 | 7 | 45 | 25 | 21 |
| 6 | - | - | - | 10 | 50 | - | - |
2）顆粒含量以壓力14.7psi(1bar)，溫度70 oF（21 oC）且相對濕度60%的狀況下測量為基準。
在高于大氣壓的狀況下，顆粒含量相對提高。
壓縮空氣處理達等級：
顆粒：大顆粒≤0.1μm，且顆粒總含量≤0.1mg/m3(即0.08ppm)。
水含量：低于或等于壓力露點3oC（37oF）時的水含量。
油含量：≤0.1 mg/m3（即0.008ppm)）
