高流空氣過濾器外殼
多明尼克漢德公司以其四十多年的空氣過濾經驗，加上電腦模擬流體設計系統的輔助，所設計的殼體結構一直是他廠仿制范本。但，我們并不容易被趕上。本系列外殼大部分已完成國產化（詳洽我司客服人員）。
產品特性
● CAD輔助，專為過濾空氣而設計的外殼，低壓降，并能收集冷凝水于下碗部。
● 內部衛生級拋光，外部依用戶需求，可選擇鏡面、電子、一般和噴沙拋光。
● 懸吊式濾芯插盤，不會積存冷凝水；球門式濾芯防跳脫設計，降低蒸汽滅菌時之過高的熱傳導。
● ZVA-01A以下可加裝電熱夾套；ZVA-011以上可加裝蒸汽夾套。
技術參數
濾殼材質：316L不銹鋼（中國制造為304不銹鋼）
操作溫度：≤142oC
操作壓力：ZVA-01：10.0barg
ZVA-03~ZVA-32：6.0barg
設計依據：GB150
（亦接受訂制其它設計規范產品）

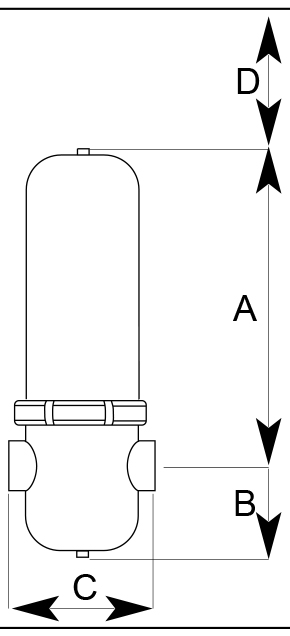

| 濾殼編號 | 連接尺寸 | 加熱夾套選擇 | 尺寸 |
重量 (kg) |
除菌濾芯尺寸 | |||||
| 入口/出口 | 排污口 | A | B | C | D | 支數 | 長度 | |||
| ZVA-01C-AWEL | 1/2"Weld | 1/8"1/8" | N/A | 124 | 225 | 88 | 0.31 | 2.5" | ||
| ZVA-01C-ATEL | 1/2"Tri-Clamp | 112 | 0.36 | |||||||
| ZVA-01C-ABEL | 1/2"BSPP-Female | 136 | 0.38 | |||||||
| ZVA-01C-BWEL | 1"Weld | 1/4"1/4" | N/A | 104 | 0.80 | 2.5" | ||||
| ZVA-01C-BTEL | 1"Tri-Clamp | 147 | 0.80 | |||||||
| ZVA-01C-BBEL | 1"BSPP-Female | 154 | 0.82 | |||||||
| ZVA-01A-BWEL | 1"Weld | 1/4"1/4" | N/A | 104 | 0.88 | 5 | ||||
| ZVA-01A-BTEL | 1"Tri-Clamp | 147 | 0.88 | |||||||
| ZVA-01A-BBEL | 1"BSPP-Female | 164 | 0.90 | |||||||
| ZVA-011-CWEL | 2"Weld | 1/4"1/4" | 加上'SJS'于編號后 | 124 | 90 | 160 | 325 | 2.90 | 1 | 10" |
| ZVA-011-CTEL | 2"Tri-Clamp | 166 | 2.93 | |||||||
| ZVA-011-CBEL | 2"BSPP-Female | 236 | 2.93 | |||||||
| ZVA-012-CWEL | 2"Weld | 1/4"1/4" | 加上'SJS'于編號后 | 656 | 90 | 160 | 575 | 3.87 | 1 | 20" |
| ZVA-012-CTEL | 2"Tri-Clamp | 166 | 3.90 | |||||||
| ZVA-012-CBEL | 2"BSPP-Female | 236 | 3.90 | |||||||
| ZVA-013-CWEL | 2"Weld | 1/4"1/4" | 加上'SJS'于編號后 | 904 | 90 | 160 | 825 | 5.30 | 1 | 30" |
| ZVA-013-CTEL | 2"Tri-Clamp | 166 | 5.30 | |||||||
| ZVA-013-CBEL | 2"BSPP-Female | 236 | 5.30 | |||||||
| ZVA-031-DWEL | 3"Weld | 1/4"1/2" |
 |
576 | 170 | 330 | 34.00 | 3 | 10" | |
| ZVA-032-DWEL | 824 | 580 | 37.70 | 20" | ||||||
| ZVA-033-DWEL | 1072 | 528 | 41.40 | 30" | ||||||
| ZVA-051-EWEL | 4"Weld | 1/4"1/2" | 577 | 210 | 330 | 50.80 | 5 | 10" | ||
| ZVA-052-EWEL | 825 | 580 | 56.50 | 20" | ||||||
| ZVA-053-EWEL | 1073 | 825 | 62.20 | 30" | ||||||
| ZVA-091-GWEL | 6"Weld | 1/2"3/4" | 624 | 265 | 330 | 79.20 | 9 | 10" | ||
| ZVA-092-GWEL | 892 | 580 | 88.20 | 20" | ||||||
| ZVA-093-GWEL | 1140 | 825 | 97.20 | 30" | ||||||
| ZVA-151-HWEL | 8"Weld | 1/2"3/4" | 713 | 320 | 330 | 50.80 | 15 | 10" | ||
| ZVA-152-HWEL | 961 | 600 | 172.00 | 20" | ||||||
| ZVA-153-HWEL | 1209 | 850 | 188.00 | 30" | ||||||
| ZVA-221-JWEL | 10"Weld | 3/4"1" | 843 | 810 | 350 | 222.60 | 22 | 10" | ||
| ZVA-222-JWEL | 1093 | 600 | 242.10 | 20" | ||||||
| ZVA-223-JWEL | 1338 | 880 | 261.60 | 30" | ||||||
| ZVA-321-KWEL | 12"Weld | 3/4"1" | 920 | 920 | 350 | 327.00 | 32 | 10" | ||
| ZVA-322-KWEL | 1170 | 600 | 352.00 | 20" | ||||||
| ZVA-323-KWEL | 1420 | 850 | 377.00 | 30" | ||||||
