OIL-X系列壓縮空氣過濾器選型
為正確選擇OIL-X系列壓縮空氣過濾器，壓縮空氣過濾器的處理量必須根據壓縮空氣系統的工作壓力進行修正。
產品選型
說明：
1、AO/AA級過濾器標準配置是浮球式自動排水器(F，粉塵過濾選手動排水器M)，ACS級過濾器標準配置為手動排水器(M)；
2、AO/AA/ACS級過濾器不提供壓差顯示器；
3、當工作壓力超過16bar g時，必須選用手動排水器(M)。
產品選型
| 過濾等級 | 濾芯種類 | 型號 | 接管口徑 | 螺紋形式 | 排水器 | 壓差顯示 |
AA | P | 030 | E | B | F | I |
|
AO AA ACS | 010 015 020 025 030 035 040 045 050 055 | A=1/4" B=3/8" C=1/2" D=3/4" E=1" F=1 1/2" G=1 1/2" H=2" I=2 1/2" J=3" | B = BSPT | F=浮球式 M=手動式 | X=無壓差計 |
1、AO/AA級過濾器標準配置是浮球式自動排水器(F，粉塵過濾選手動排水器M)，ACS級過濾器標準配置為手動排水器(M)；
2、AO/AA/ACS級過濾器不提供壓差顯示器；
3、當工作壓力超過16bar g時，必須選用手動排水器(M)。
技術參數
| 過濾器等級 | 過濾類型 | 排水閥類型 | 低工作壓力 | 高工作壓力 | 低工作溫度 | 高工作溫度 |
| bar g | bar g | oC | oC | |||
| AO/AA | 凝聚式 | 浮球排水閥 | 1 | 16 | 2 | 80 |
| AO/AA | 固體顆粒 | 手動排水閥 | 1 | 20 | 2 | 100 |
| ACS | 油蒸汽去除 | 手動排水閥 | 1 | 20 | 2 | 50 |
過濾器流量
表中流量是在空氣的吸入狀態為20oC，1 bar (a)，相對濕度為0%，額定工作壓力7 bar g 下的壓縮空氣處理量，其他工作壓力下的應用參考下面的壓力修正系數。
| 型號 | 接管口徑 | 處理流量 | 濾芯更換型號 | 濾芯 用量 | |||
| L/s | m3/min | m3/hr | cfm | ||||
 P010A  | 1/4" | 10 | 0.6 | 36 | 21 | P010 | 1 |
P010B  | 3/8" | 10 | 0.6 | 36 | 21 | P010 | 1 |
| P010C | 1/2" | 10 | 0.6 | 36 | 21 | P010 | 1 |
| P015C | 1/2" | 20 | 1.2 | 72 | 42 | P015 | 1 |
| P020C | 1/2" | 30 | 1.8 | 108 | 63 | P020 | 1 |
| P020D | 3/4" | 30 | 1.8 | 108 | 63 | P020 | 1 |
| P025D | 3/4" | 60 | 3.6 | 216 | 127 | P025 | 1 |
| P025E | 1" | 60 | 3.6 | 216 | 127 | P025 | 1 |
| P030G | 1 1/2" | 110 | 6.6 | 396 | 233 | P030 | 1 |
| P035F | 1 1/2" | 160 | 9.6 | 576 | 339 | P035 | 1 |
| P040H | 2" | 220 | 13.2 | 792 | 466 | P040 | 1 |
| P045I | 2 1/2" | 330 | 19.8 | 1188 | 699 | P045 | 1 |
| P050I | 2 1/2" | 430 | 25.9 | 1548 | 911 | P050 | 1 |
| P055J | 3" | 620 | 37.3 | 2232 | 1314 | P055 | 1 |
注：
1、AO/AA級過濾器標準配置是浮球式自動排水器(F，粉塵過濾選手動排水器M)，ACS級過濾器標準配置為手動排水器(M)；
2、AO/AA只提供壓差顯示(I)，ACS只提供無壓差顯示(X)；
3、當工作壓力超過16bar g時，必須選用手動排水器(M)。
1、AO/AA級過濾器標準配置是浮球式自動排水器(F，粉塵過濾選手動排水器M)，ACS級過濾器標準配置為手動排水器(M)；
2、AO/AA只提供壓差顯示(I)，ACS只提供無壓差顯示(X)；
3、當工作壓力超過16bar g時，必須選用手動排水器(M)。
產品選型及壓力修正系數
為正確選擇過濾器型號，過濾器的處理量必須根據壓縮空氣系統的低工作壓力進行修正。
1、獲得過濾器進口的低工作壓力和大壓縮空氣流量。
2、根據低工作壓力從CFP表中確定修正系數(注意壓力的四舍五入，如5.3bar按5bar選型)。
3、計算小過濾能力：小過濾能力=壓縮空氣實際流量 x CFP。
4、用小過濾能力選擇合適的過濾器(被選擇的過濾器的額度處理量必須等于或大于小過濾能力)。
壓力修正系數(壓縮空氣)
壓力修正系數(壓縮空氣)
| 壓力bar g | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
| 系數 | 4.0 | 2.63 | 2.00 | 1.59 | 1.33 | 1.14 | 1.0 | 0.94 | 0.89 | 0.85 | 0.82 | 0.79 | 0.76 | 0.73 | 0.71 | 0.68 | 0.64 | 0.62 | 0.61 | 0.59 |
過濾性能
過濾 等級 | WS | AO | AA | ACS |
| 過濾 類型 | 液滴去除 | 凝聚式及固體顆粒 | 凝聚式及固體顆粒 | 油蒸氣去除 |
| 固體顆粒去除 (包括水和油霧) | N/A | 1um | 0.01um | N/A |
| 大含油量 @21oC | N/A | 0.5mg/m3 | 0.01mg/m3 | 0.003mg/m3 |
| 過濾效率 | >92% | 99.925% | 99.9999% | N/A |
| 測試方法 | ISO8573.9 |
ISO8573.2 ISO8573.4 ISO12500-1 |
ISO8573.2 ISO8573.4 ISO12500-1 | ISO8573.5 |
|
ISO12500-1 進口挑戰濃度 | N/A | 40mg/m3 | 10mg/m3 | N/A |
| 初始干壓降 | N/A | <70mbar | <70mbar | <140mbar |
| 初始飽和壓降 | N/A | <125mbar | <125mbar | N/A |
| 濾芯更換頻率 | N/A | 12個月 | 12個月 | 下游檢測到油蒸氣 |
| 前置過濾器等級 | N/A | WS | AO | AA |

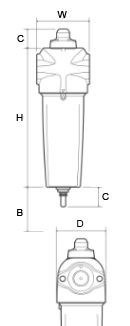

重量和外形尺寸
| 型號 | 接管口徑 | 高(H) mm | 寬(W) mm | 深(D) mm | 重量 kg |
B mm |
C mm | 圖例 |
| 1/4" | 180 | 76 | 66 | 0.61 | 50 | 32 |  | |
| P010B | 3/8" | 180 | 76 | 66 | 0.61 | 50 | 32 | |
| 1/2" | 180 | 76 | 66 | 0.61 | 50 | 32 | ||
| 1/2" | 238.5 | 89 | 83.5 | 1.16 | 50 | 32 | ||
| 1/2" | 238.5 | 89 | 83.5 | 1.16 | 50 | 32 | ||
| P020D | 3/4" | 238.5 | 89 | 83.5 | 1.16 | 50 | 32 | |
| P025D | 3/4" | 277 | 120 | 114.5 | 2.21 | 70 | 32 | |
| P025E | 277 | 120 | 114.5 | 2.21 | 70 | 32 | ||
| 1 1/2" | 367 | 120 | 114.5 | 2.68 | 70 | 32 | ||
| 1 1/2" | 531 | 164 | 156 | 6.90 | 100 | 68 | ||
| P040H | 623 | 164 | 156 | 7.30 | 100 | 68 | ||
| P045I | 2 1/2" | 623 | 164 | 156 | 7.10 | 100 | 68 | |
| P050I | 2 1/2" | 745 | 192 | 183 | 10.30 | 120 | 68 | |
| P055J | 935 | 192 | 183 | 15.30 | 120 | 68 | ||
更多資料介紹請咨詢客服。
