OIL-X EVOLUTION系列壓縮空氣過濾器選型
為正確選擇OIL-X EVOLUTION系列壓縮空氣過濾器，壓縮空氣過濾器的處理量必須根據壓縮空氣系統的工作壓力進行修正。

過濾等級
過濾
等級
 過濾器
類型		 固體顆粒去除
(包括水和油霧)		 大
含油量@21 oC		 過濾效率 初始
干壓降		 初始
飽和壓降		 濾芯
更換頻率		 前置過濾
器等級
WS 液滴去除 N/A N/A >92% N/A N/A N/A -
AO 凝聚式 1um 0.6mg/m3 99.925% <70mbar <140mbar 12月 WS
AA 凝聚式 0.01um 0.01mg/m3 99.9999% <140mbar <200mbar 12月 AO
ACS 油蒸氣去除 N/A 0.003mg/m3 N/A <140mbar N/A 下游檢測到油蒸氣 AA
OVR 油蒸氣去除 N/A 0.003mg/m3 N/A 350mbar N/A 6000小時 AA
AR 固體干顆粒 1um N/A 99.925% <70mbar N/A 12月 -
AAR 固體干顆粒 0.01um N/A 99.9999% <140mbar N/A 12月 AR

產品選型
表中流量是在空氣的吸入狀態為20oC，1bar (a)，相對濕度為0%，額定工作壓力7 bar g 下的壓縮空氣處理量，其他工作壓力下的應用參考下面的壓力修正系數。
型號 接管口徑 處理流量 濾芯更換型號 濾芯
用量
L/s m3/min m3/hr cfm
 010A  1/4" 10 0.6 36 21 010 1
 010B  3/8” 10 0.6 36 21 010 1
 010C  1/2” 10 0.6 36 21 010 1
 015B  3/8" 20 1.2 72 42 015 1
 015C  1/2" 20 1.2 72 42 015 1
 020C  1/2" 30 1.8 108 63 020 1
 020D  3/4" 30 1.8 108 63 020 1
 020E  1" 30 1.8 108 63 020 1
 025D  3/4" 60 3.6 216 127 025 1
 025E  1" 60 3.6 216 127 025 1
 030E  1" 110 6.6 396 233 030 1
 030F  1 1/4" 110 6.6 396 233 030 1
 030G  1 1/2" 110 6.6 396 233 030 1
 035F  1 1/4" 160 9.6 576 339 035 1
 035G  1 1/2" 160 9.6 576 339 035 1
 040G  1 1/2" 220 13.2 792 466 040 1
 040H  2" 220 13.2 792 466 040 1
 045H  2" 330 19.8 1188 699 045 1
   050I  2 1/2" 430 25.9 1548 911 050 1
  050J  3" 430 25.9 1548 911 050 1
   055I  2 1/2" 620 37.3 2232 1314 055 1
  055J  3" 620 37.3 2232 1314 055 1
注：訂購AO/AA級過濾器工作壓力超過16bar g時，自動排水器將被手動閥取代，同時過濾器型號中的F將被M取代，如015BBFX改為015BBMX。

壓力修正系數
壓力bar g 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 19.5
系數 2.65 1.87 1.53 1.32 1.18 1.08 1.0 0.94 0.88 0.87 0.8 0.76 0.73 0.71 0.68 0.66 0.64 0.62 0.61 0.6

過濾器訂貨說明
級別 型號 接管口徑 螺紋形式 排水器 壓差顯示
AO, AA,
AR, AAR, ACS		 三位數字組成 由字母表示 B = BSPT F=浮球式
M=手動式		 X=無壓差計
I=配壓差計
010型無壓差計
AA 010 A B F X
說明：AO/AA級過濾器的標準配置是浮球式自動排水器F。當工作壓力在16至20bar g時，必須采用手動排水M。ACS/AR/AAR級過濾器的標準配置為手動排水器M。

技術參數
過濾器等級 過濾器型號 低工作壓力 高工作壓力 高工作溫度 低工作溫度
bar g bar g °C °C
AO 010 F - 055 F 1 16 80 1.5
AO 010 M - 055  M 1 20 100 1.5
AA 010 F - 055 F 1 16 80 1.5
AA 010 M - 055  M 1 20 100 1.5
AR 010 M - 055  M 1 20 100 1.5
AAR 010 M - 055 M 1 20 100 1.5
ACS 010 M - 055  M 1 20 50 1.5

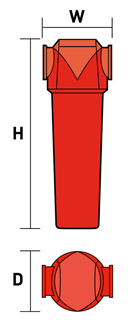

外形尺寸和重量
型號 接管口徑 高(H)
mm		 寬(W)
mm		 深(D)
mm		 重量
kg		 圖例
010A 1/4" 181.5 76 65 0.6
010B 3/8” 181.5 76 65 0.6
010C 1/2" 181.5 76 65 0.6
015B 3/8" 235 97.5 84 1.1
015C 1/2” 235 97.5 84 1.1
020C 1/2" 235 97.5 84 1.1
020D 3/4” 235 97.5 84 1.1
020E 1" 235 97.5 84 1.1
025D 3/4" 275 129 115 2.2
025E 1” 275 129 115 2.2
030E 1" 364.5 129 115 2.7
030F 1 1/4" 364.5 129 115 2.7
030G 1 1/2” 364.5 129 156 2.7
035F 1 1/4" 432.5 170 156 5.1
035G 1 1/2” 432.5 170 156 5.1
040G 1 1/2" 524.5 170 156 7
040H 2” 524.5 170 156 7
045H 2” 524.5 170 156 7
050I 2 1/2” 641.5 205 181 11.1
050J 3” 641.5 205 181 11.1
055I 2 1/2” 832 205 181 13.9
055J 3” 832 205 181 13.9

表格標注    顏色為標準產品，未標注顏色為非標產品！

可選配件
壓差計
用于監測過早產生的壓力降。壓差計可以在不需要對系統卸壓的情況下安裝于一個已有的過濾器。
FXKE連接管夾
FXKE卡箍可實現多個過濾器的快速簡單連接。		 MBKE安裝支架
安裝支架可用于軟管連接的場合或安裝于OEM設備上。
Incident Monitor
Filter Model
015 - 055 DPM


 		 Filter Fixing Kits
Filter Model
005-010 FXKE1
015-020 FXKE2
025-030 FXKE3
035-045 FXKE4
050-055 FXKE5
MBKE Mounting Bracket Kits
Filter Model
005-010 MBKE1
015-020 MBKE2
025-030 MBKE3
035-045 MBKE4
050-055 MBKE5

更多資料介紹請咨詢客服。
