為正確選擇OIL-X EVOLUTION WS氣水分離器，氣水分離器的處理量必須根據壓縮空氣系統(tǒng)的工作壓力進行修正。

過濾等級WS

濾器類型	固體顆粒去除 (包括水和油霧)	大含油量 @21oC(70oF)	過濾效率	測試方法	ISO12500-1 進口挑戰(zhàn)濃度	初始干壓降	初始飽 和壓降	濾芯 更換頻率	前置過濾器 等級
液滴去除	N/A	N/A	>92%	ISO8573.9	N/A	N/A	N/A	N/A	N/A

產品選型及技術參數 下表中流量是在空氣的吸入狀態(tài)為20^oC，1 bar (a)，相對濕度為0%，額定工作壓力7 bar g下的壓縮空氣處理量，其他工作壓力下的應用參考下面的壓力修正系數。

型號	接管口徑	處理流量 m3/min	小工作壓力 bar g	大工作壓力 bar g	小工作溫度 oC	大工作溫度 oC
WS010ABFX	1/4″	0.6	1	16	2	80
WS010BBFX	3/8″	0.6	1	16	2	80
WS010CBFX	1/2″	0.6	1	16	2	80
WS015BBFX	3/8″	1.2	1	16	2	80
WS020CBFX	1/2″	1.8	1	16	2	80
WS020DBFX	3/4″	1.8	1	16	2	80
WS020EBFX	1″	1.8	1	16	2	80
WS025DBFX	3/4″	3.6	1	16	2	80
WS030EBFX	1″	6.6	1	16	2	80
WS030FBFX	1 1/4″	6.6	1	16	2	80
WS030GBFX	1 1/2″	6.6	1	16	2	80
WS035FBFX	1 1/4″	9.6	1	16	2	80
WS040GBFX	1 1/2″	13.2	1	16	2	80
WS045HBFX	2″	19.8	1	16	2	80
WS055IBFX	2 1/2″	37.3	1	16	2	80
WS055JBFX	3″	37.3	1	16	2	80

注：工作壓力超過16 bar g時，自動排水器將被手動閥取代，同時WS型號中的F將被M取代，如WS-015BBFX改為WS015BBMX。

壓力修正系數

壓力bar g	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
系數	4.0	2.67	2.0	1.6	1.33	1.14	1.0	0.94	0.89	0.85	0.82	0.78	0.76	0.73	0.71	0.69	0.67	0.65	0.63	0.62

過濾器訂貨說明

級別	型號	接管口徑	螺紋形式	排水器	壓差顯示
WS	三位數字組成	由字母表示	B = BSPT	F=浮球式 M=手動式	X=無壓差計
WS	010	A	B	M	X

說明：工作壓力超過16 bar g時，自動排水器將被手動閥取代，同時WS型號中的F將被M取代，如WS-015BBFX改為WS015BBMX。

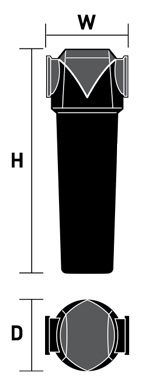

重量和外形尺寸

型號	接管口徑	處理流量m3/min	高(H) mm	寬(W) mm	深(D) mm	重量 kg	圖例
WS010ABFX	1/4″	0.6	181	76	65	0.6
WS010BBFX	3/8″	0.6	181	76	65	0.6
WS010CBFX	1/2″	0.6	181	76	65	0.6
WS015BBFX	3/8″	1.2	235	97.5	84	1.1
WS020CBFX	1/2″	1.8	235	97.5	84	1.1
WS020DBFX	3/4″	1.8	235	97.5	84	1.1
WS020EBFX	1″	1.8	235	97.5	84	1.1
WS025DBFX	3/4″	3.6	275	129	115	2.2
WS030EBFX	1″	6.6	275	129	115	2.2
WS030FBFX	1 1/4″	6.6	275	129	115	2.2
WS030GBFX	1 1/2″	6.6	275	129	115	2.2
WS035FBFX	1 1/4″	9.6	432	170	156	5.1
WS040GBFX	1 1/2″	13.2	432	170	156	5.1
WS045HBFX	2″	19.8	432	170	156	5.1
WS055IBFX	2 1/2″	37.3	504	205	181	10
WS055JBFX	3″	37.3	504	205	181	10

表格標注

顏色為標準產品，未標注顏色為非標產品！

更多資料介紹請咨詢客服。
