ProVent介紹
ProVent® — 性能好，優勢顯著
O=選配件 * 兩個同種型號ProVent®的可以并聯使用。
S=系列/在供貨范圍內 ** HE=介質 UE=超效介質

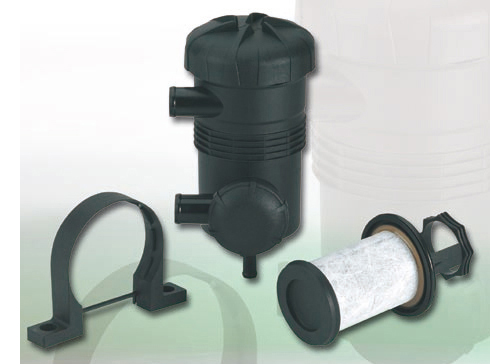

曼胡默爾的ProVent®產品系列開發針對新一代工業柴油機。ProVent®確立了曲軸箱通風的標準，具有顯著的優勢：
● 采用高性能過濾介質，油氣分離效率高；
● 渦輪增壓機和部件裝在下游，使其得到了良好的保護；
● 集成了安全性能，防止曲軸箱出現異常高壓；
● 由于壓降小，到油位的安裝高度可以低一些；
● 與低效率分離器或不帶油氣分離器的一般開式系統比較，發動機油耗少；
● 由于容易接近并能防止更換濾芯安裝不當，維修方便；
● 使用廣泛，適用于不同流量；
● 安裝位置和開口選擇很靈活；
● 結構緊湊、重量輕，但很堅固；
● 無需輔助動力；
● 非?？煽?，即使在低溫下也如此；
● 運行成本低；
● ProVent®所有產品都適用于開式和閉式曲軸箱通風系統。
ProVent®一覽表
| ProVent® 100 | ProVent® 150 | ProVent® 200 | ProVent® 400 | ProVent® 800 | |||
|
技術 要求 |

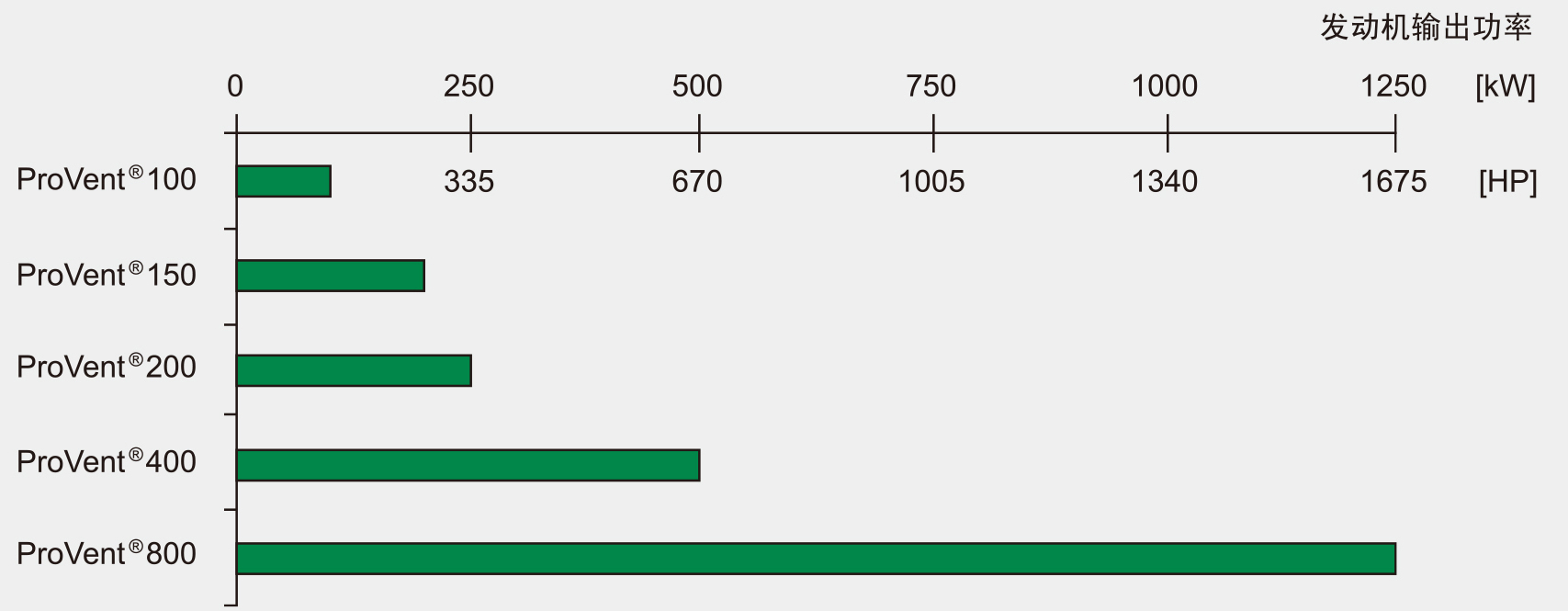

ProVent®的應用標準值 |
Single* Up to[KW] |
達100kW | 達200kW | 達250kW | 達500kW | 達1250kW |
|
Single* Up to[HP] |
135 | 270 | 340 | 675 | 1690 | ||
| 竄漏氣流量（單件） | 大100l/min | 大150l/min | 大200l/min | 大400l/min | 大1000l/min | ||
| 安裝位置 | 垂直 | ||||||
| 垂直軸容許傾斜位置 | 所有方向均為45o | ||||||
| 位置 | 入口 | 2個位置 |
1個位置 其它按要求 |
12個位置，其它位置按要求 | 所12個位置 | 無級 | |
| 出口 | 4個位置 |
分步可調 每步3o |
|||||
| 環境溫度 | -35oC至120 oC，短時間達140 oC | ||||||
| 在發動機氣缸體上安裝用的螺釘 | 2×M8 | 2×M10 | |||||
| 材料 | 殼體 | 聚酰胺加玻璃纖維(PAGF) | 支座 | ||||
| 蓋子 | PAGF | ||||||
| 支座 | 支座 | ||||||
| 耐抗性 | 柴油，發動機油，潤滑油，清洗劑 | ||||||
| 重量 | 0.25kg | 0.33kg | 0.39kg | 1.20kg | 5.41kg | ||
| 零件號 | ProVent®標準型式 | 總成 | 3931070792 | 3931070870 | 3931070550 | 3931070700 | 3931070800 |
| 帶分離芯 | HE分離芯** | ||||||
| 油氣分離芯 | HE** | LC7001 | LC7201X | LC5001X | LC10001X | LC16001X | |
| UE** | 按要求 | 按要求 | LC5002X | 按要求 | 按要求 | ||
| 回油單向閥（推薦） | 2400843621 | 2401345992 | |||||
| 配置和說明 | 油分離 | S | S | S | S | S | |
| 曲軸箱壓力調節 | S | S | S | S | S | ||
| 回油 | S | S | S | S | S | ||
| 安裝支座 | S | S | S | S | S | ||
| 卸壓閥 | S | S | S | O | O | ||
| 回油單向閥（推薦） | O | O | O | O | O | ||
| 旁通閥 | 選配件，替代泄壓閥 | 選配件 | 按要求 | 按要求 | |||
| 用作開式曲軸箱通風系統 | 是 | 是 | 是 | 是 | 是 | ||
| 用作開式曲軸箱通風系統 | 是 | 是 | 是 | 是 | 是 | ||
| 維護周期 | 取決于應用 | ||||||
| ProVent®在油位或單向閥上的安裝高度 | 固定應用 | 在額定負載下連續工作時，需要由曼胡黙爾公司選型 | |||||
| 移動應用 | 使用單向閥少350mm | ||||||
S=系列/在供貨范圍內 ** HE=介質 UE=超效介質
