曼胡默爾空氣連接件橡膠彎管和金屬管接頭
| 訂貨編號 |

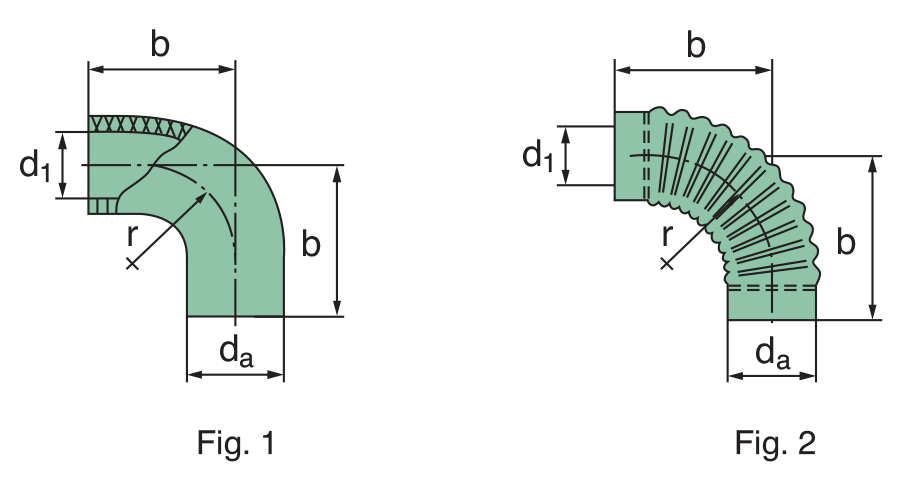

圖例 |
尺寸mm |
|||
| b | d1 | da | r | ||
| 3900025280 | 1 | 115 | 52 | 60 | 75 |
| 3900025264 | 1 | 115 | 60 | 68 | 75 |
| 3900025263 | 1 | 140 | 70 | 79 | 90 |
| 3900025262 | 1 | 140 | 80 | 90 | 95 |
| 3900025258 | 2 | 205 | 100 | 110 | 155 |
| 3900025265 | 2 | 215 | 110 | 120 | 165 |
| 3900025266 | 2 | 265 | 130 | 140 | 210 |
| 3900025267 | 2 | 300 | 150 | 160 | 245 |
| 3900025270 | 2 | 355 | 200 | 210 | 300 |
材料：橡膠（NBR,60±5肖式硬度，帶增強(qiáng)纖維）
工作溫度：-25oC～+100oC
金屬管接頭
| 訂貨編號 |
尺寸mm |
||
| da | I | s | |
| 3900025178 | 42 | 40 | 0.75 |
| 3900025177 | 52 | 50 | 0.75 |
| 3900025167 | 62 | 65 | 1.0 |
| 3900025164 | 70 | 50 | 1.0 |
| 3900025168 | 82 | 50 | 1.0 |
| 3900025165 | 92 | 50 | 1.0 |
| 3900025175 | 102 | 50 | 1.0 |
| 3900025176 | 110 | 50 | 1.0 |
| 3900025174 | 132 | 50 | 1.0 |
| 3900025184 | 150 | 90 | 1.0 |
| 3900025185 | 180 | 90 | 1.0 |
