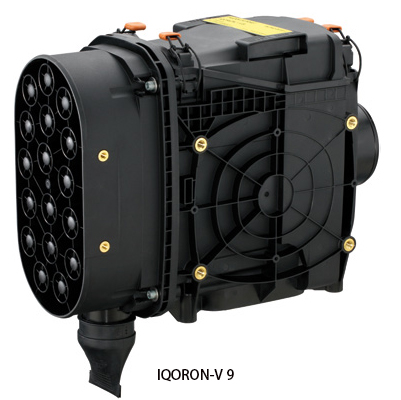

曼胡默爾IQORON-V兩級空氣濾清器
IQORON-V兩級空氣濾清器













IQORON-V是一種適用于工作在重度灰塵符合的條件、對可靠性要求高的機械設備的理想濾清器。這些機械設備有建筑機械、農業機械和移動式壓縮機。其他應用還包括:園藝和景觀設計中應用的機械和車輛以及叉車。

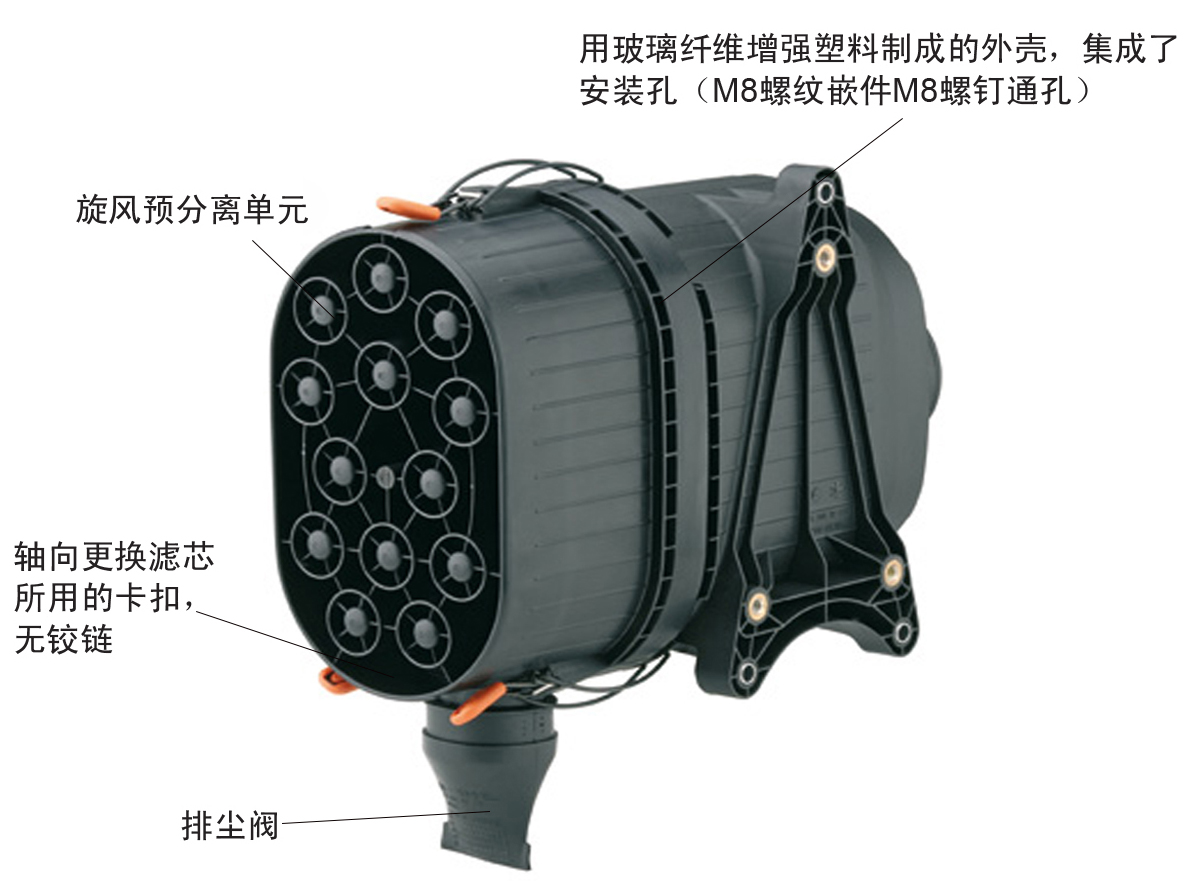

旋風預分離器提供優異的預分離效果,IQORON-V通過引射排塵取得的預分離效率達95%,沒有排灰也可取得90%的效率。(SAE粗灰)。設在兩個不同位置的排塵口設計使得濾清器可以安裝在垂直或水平位置。如果預分離單元在工作時被堵住,清理容易。

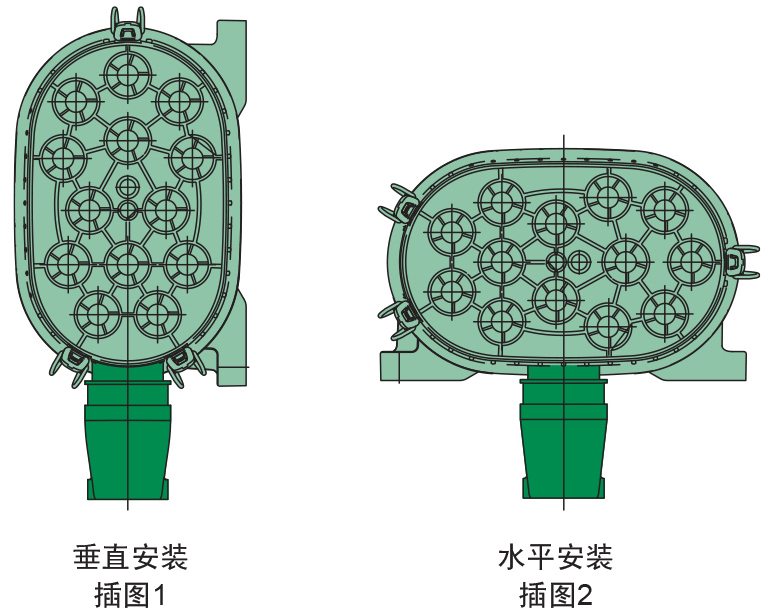

IQORON-V安裝位置

IQORON-V有兩種款式:用于水平安裝和垂直安裝。安裝時要確保排塵閥出口方向與垂直方向的角度偏差不要大于15°。如果濾清器進行除塵操作,容許與垂直線有頂多45°的偏差。





尺寸 額定流量
[m3/min]
插圖 零件號 濾芯備件 大約重量
[kg]
不帶安全芯 帶安全芯 曼牌濾清器
主濾芯
曼牌濾清器
安全芯
IQORON-V 7 4-7 1 4527095912 4527095910 C26270 CF2125/1 3.1
IQORON-V 7 4-7 2 4527095913 4527095911 C26270 CF2125/1 3.1
IQORON-V 9 5-9 3 4540295914 4540295910* C30400/1 CF2631 4.8
IQORON-V 9 5-9 4 4540295915 4540295911 C30400/1 CF2631 4.8
IQORON-V 9 5-9 3 4540295916 4540295912 C30400/1 CF2631 4.8
IQORON-V 9 5-9 4 4540295917 4540295913** C30400/1 CF2631 4.8
* 蓋板和排塵閥在同一側
**蓋板在左側

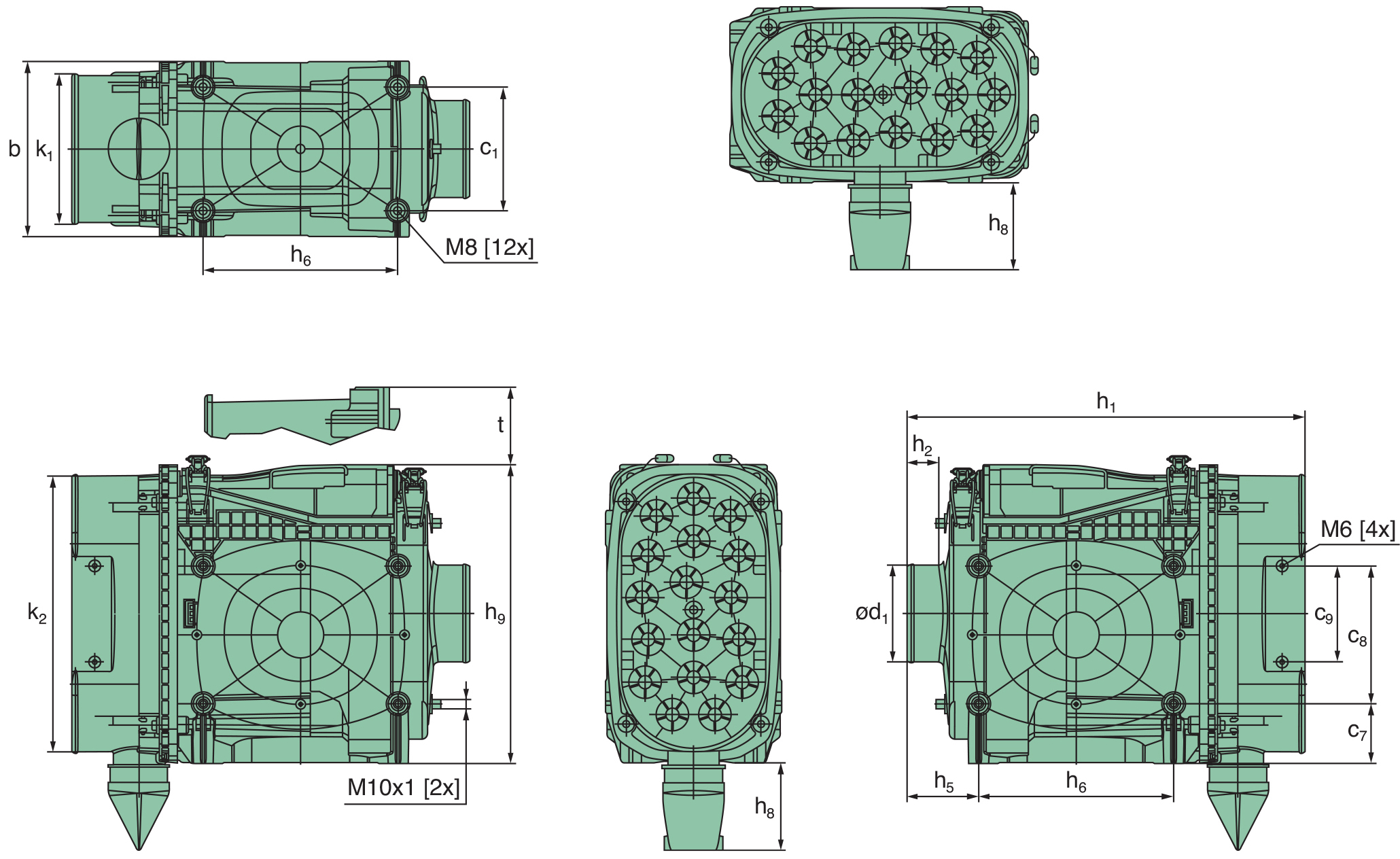

IQORON-V雙級空氣濾清器尺寸和零件號


尺寸 尺寸mm
b C1 c2 c7 c8 c9 d1 h1 h2
IQORON-V 7 176.4 250 180 - - - 89.1 378 30
IQORON-V 9 185 130 - 63 145 100 102 418.8 34

尺寸 尺寸mm
h5 h6 h7 h8 h9 k1 k2 t
Fig.3 Fig.4
IQORON-V 7 155 125 180 100.5 88.5 268.8 153 245.4 50
IQORON-V 9 75.3 205 - 92.2 91.5 314.9 157.2 289.7 210.1
