WD型、WH型全流式機油濾清器
WD型、WH型
全流式機油濾清器
WD濾清器屬于旋裝濾清器，用于工作壓力在20至35巴的范圍內，適用于較高耐壓性的潤滑油回路。
WH型旋裝濾清器結構與WD型濾清器相同，但用于壓力在35巴范圍內。他們主要用于液壓方面。
|
曼牌 濾清器 |
額定 流量 [l/min] |
尺寸mm |
過濾效率 按照ISO16889 [μm(c)]* 50% 99% 分離效率 |
止回閥 [bar] |
旁通閥 [bar] |
容許工作壓力 [bar] |
型號 | |||||

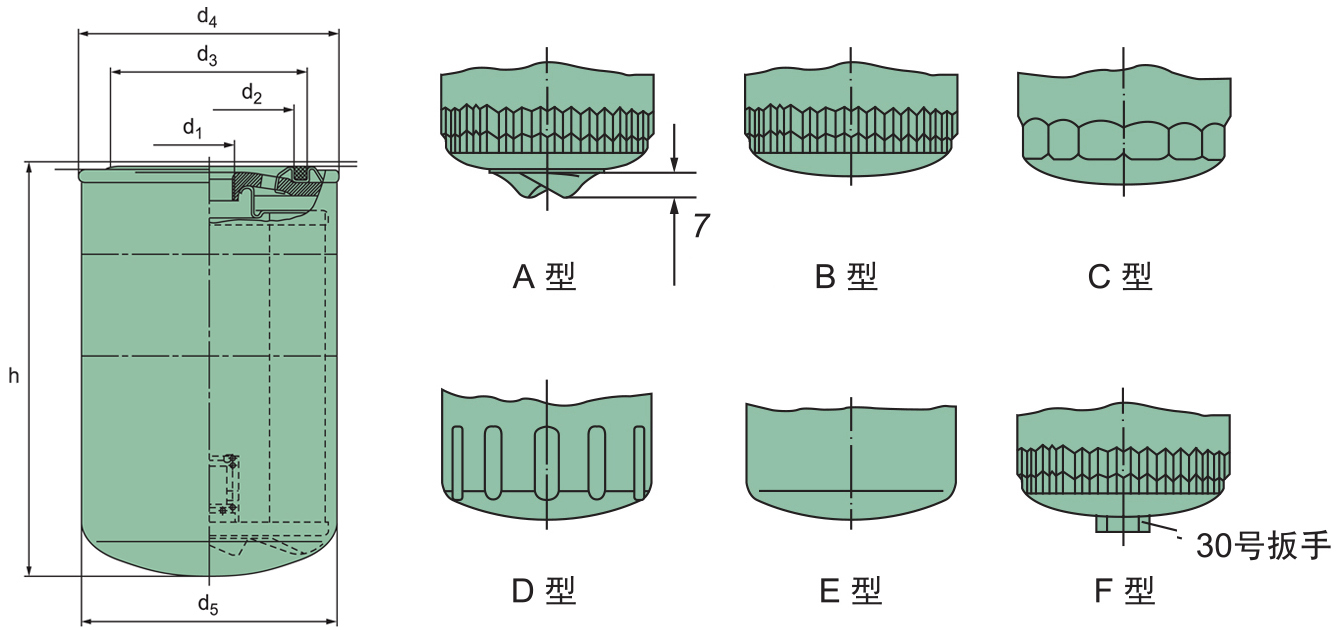

| d1 | d2 | d3 | d4 | d5 | h | |||||||
| WH945/1 | 70 |
1 3/8"- 12 UNF |
- | - | 97 | 94.2 | 152 | 7 22 | - | - | 35 | E |
| WH945/2 | 70 |
1 3/8"- 12 UNF |
- | - | 97 | 94.2 | 152 | 4 11 | - | - | 35 | E |
| WH980 | 100 |
1 3/8"- 12 UNF |
- | - | 97 | 94.2 | 240 | 7 22 | - | - | 35 | E |
| WH980/1 | 100 |
1 3/8"- 12 UNF |
- | - | 97 | 94.2 | 240 | 4 11 | - | - | 35 | E |
| WD724/6 | 25 |
3/4"- 16 UNF |
62 | 71 | 80 | 76 | 138 | 11 28 | - | 3.5 | 35 | E |
| WD920 | 25 |
3/4"- 16 UNF |
62 | 71 | 96 | 93 | 97 | 20 >50 | - | 2.5 | 25 | E |
| WD940 | 50 |
3/4"- 16 UNF |
62 | 71 | 96 | 93 | 144 | 20 50 | - | 2.5 | 25 | E |
| WD940/2 | 50 |
3/4"- 16 UNF |
62 | 71 | 96 | 93 | 144 | 14 38 | - | 3.5 | 25 | E |
| WD950 | 60 |
1"- 12 UNF |
62 | 71 | 96 | 93 | 172 | 20 >50 | - | 2.5 | 25 | E |
| WD950/2 | 60 |
1"- 12 UNF |
62 | 71 | 96 | 93 | 172 | 15 36 | - | 2.5 | 25 | E |
| WD962 | 75 |
1"- 12 UNF |
62 | 71 | 96 | 93 | 212 | 20 >50 | - | 2.5 | 25 | E |
| WD962/9 | 75 | M 24X1.5 | 62 | 71 | 96 | 93 | 212 | 6 22 | - | 2.5 | 25 | E |
| WD1374 | 95 |
1 1/2"- 16 UN |
100 | 111 | 140 | 136 | 177 | 20 >50 | - | - | - | E |
| WD13145 | 180 |
1 1/2"- 16 UN |
100 | 111 | 140 | 136 | 302 | 20 >50 | - | 2.5 | 20 | E |
| WD13145/4 | 180 |
1 1/2"- 16 UN |
100 | 111 | 140 | 136 | 302 | 14 38 | - | 2.5 | 20 | E |
