低降壓的過濾方案
衛生級高質量不銹鋼過濾器

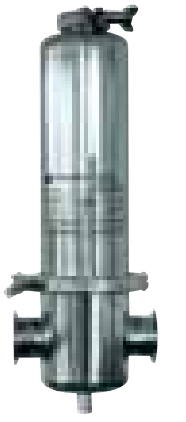

PG-EG 不銹鋼過濾器適用于高衛生等級的蒸汽過濾。配合唐納森的多種蒸汽過濾濾芯，為客戶提供更佳的工藝方案。唐納森PG-EG過濾器有多種接口形式可供選擇，其優化的結構確保高流量工況下仍能保證較低過濾壓降。
技術參數：PG-EG過濾器
*過濾器尺寸為標準型的相應參數。

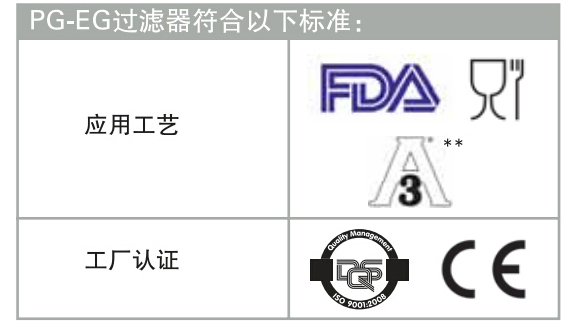

**3-A認證特指PG-EG單濾芯結構，接口形式為卡箍連接
設計能力更大的過濾器未列在表中，可按客戶要求提供。
PG-EG 不銹鋼過濾器適用于高衛生等級的蒸汽過濾。配合唐納森的多種蒸汽過濾濾芯，為客戶提供更佳的工藝方案。唐納森PG-EG過濾器有多種接口形式可供選擇，其優化的結構確保高流量工況下仍能保證較低過濾壓降。
技術參數：PG-EG過濾器
|
型號 |
流量[kg/h] 飽和蒸汽 2bara，121oC |
濾芯型號 |
進出口尺寸 | 安裝形式 | 材料 | |||||
| 卡箍 | 法蘭 | 對焊 | 殼體 | 襯墊 | ||||||
| 單濾芯 | ||||||||||
| 0006 | 7.5 | 03/10 | DN 10 |
標準型 |
可選配 |
可選配 |
不銹鋼 1.4404（316L） |
三元乙丙橡膠（EPDM） |
||
| 0018 | 22.5 | 05/20 | DN10 | |||||||
| 0032 | 45 | 05/30 | DN 25 | |||||||
| 0072 | 90 | 10/30 | DN40 | |||||||
| 0144 | 180 | 20/30 | DN 50 | |||||||
| 0192 | 270 | 30/30 | DN 65 | |||||||
| 多濾芯 | ||||||||||
| 0432 | 540 | 3×20/30 | DN 100 |
- |
標準型 |
可選配 |
不銹鋼 1.4301（304） |
Blue Gard Style 300 |
||
| 0576 | 810 | 3×30/30 | DN 100 | |||||||
| 0768 | 1080 | 4×30/30 | DN 150 | |||||||
| 1152 | 1620 | 6×30/30 | DN 150 | |||||||
| 1536 | 2160 | 8×30/30 | DN 200 | |||||||
| 1920 | 2700 | 10×30/30 | DN 200 | |||||||
| 型號 | 表面處理 安裝尺寸** [mm] |
容積 [L] |
重量* [kg] |
高工作 壓力[bar] |
高工作 溫度[oC] |
|||||
| 高度 寬度 | ||||||||||
| 單濾芯 | ||||||||||
| 0006 |
酸洗、鈍化、電鍍拋光內、
外表面：Ra﹤0.8
|
267 | 120 | 0.60 | 1.50 |
16 |
-25/+150 |
|||
| 0018 | 319 | 120 | 0.80 | 1.70 | ||||||
| 0032 | 379 | 162 | 1.80 | 2.10 | ||||||
| 0072 | 506 | 162 | 3.20 | 2.90 | ||||||
| 0144 | 789 | 206 | 5.40 | 4.50 | ||||||
| 0192 | 1043 | 206 | 7.40 | 5.70 | ||||||
| 多濾芯 | ||||||||||
| 0432 |
酸洗、鈍化、電鍍拋光內、
外表面：Ra﹤0.8
|
1155 | 410 | 36.00 | 43.00 |
10 |
-25/+150 |
|||
| 0576 | 1410 | 410 | 45.00 | 44.00 | ||||||
| 0768 | 1475 | 480 | 77.00 | 70.00 | ||||||
| 1152 | 1530 | 540 | 110.00 | 80.00 | ||||||
| 1536 | 1665 | 660 | 190.00 | 135.00 | ||||||
| 1920 | 1665 | 660 | 190.00 | 135.00 | ||||||
**3-A認證特指PG-EG單濾芯結構，接口形式為卡箍連接
設計能力更大的過濾器未列在表中，可按客戶要求提供。
