空氣過濾器的蒸汽滅菌

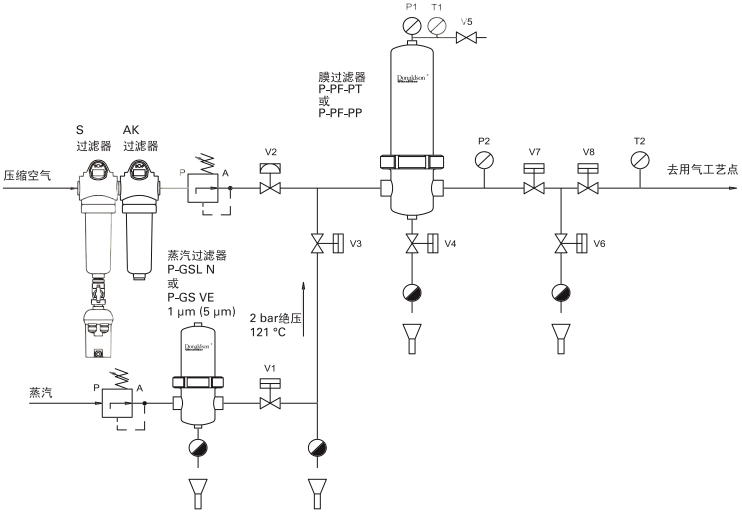

工藝流程: 空氣過濾器滅菌介紹—正向滅菌
（1）打開閥門V4，V5，V6和v7。
（2）打開蒸汽管路的閥門V1，通過V3下方的疏水閥將蒸汽管中冷凝水排放完全。
（3）緩慢打開蒸汽閥門V3，使蒸汽進入過濾器系統：此時蒸汽通過過濾器并由V4、V5排出。此步驟的目的
是對過濾器及管路緩慢升溫，如蒸汽流量過大將會對過濾器造成沖擊，可能損壞濾芯。
是對過濾器及管路緩慢升溫，如蒸汽流量過大將會對過濾器造成沖擊，可能損壞濾芯。
（4）觀察到純凈蒸汽從閥門V5流出后，關閉閥門V5，使蒸汽自外向內通過已預熱的濾芯，對濾芯滅菌。
（5）檢查壓力表P1和P2，調節閥門V3控制蒸汽流量，使壓力表P1顯示的滅菌蒸汽壓力高于滅菌飽和蒸汽設
定壓力300 mbar。
定壓力300 mbar。
例如：滅菌需121°c，相應飽和蒸汽壓力為2 bara，則P1的壓力值應為1 barg+300mbar=1.3barg）
（6）確保過濾器前后的壓降（即P1與P2之差）為0.2~0.3 barg。
（7）當V6下方的疏水閥排放完全并關閉后，系統內的蒸汽壓力開始升高。
（8）務必確認滅菌蒸汽的壓力/溫度在濾芯的適用范圍之內，壓力/溫度過高會損壞濾芯，影響過濾器的除菌過
濾效果。正向滅菌時，其推薦的滅菌蒸汽最大壓力值為：蒸汽壓力表數值為3.0 bar（3 barg）。
濾效果。正向滅菌時，其推薦的滅菌蒸汽最大壓力值為：蒸汽壓力表數值為3.0 bar（3 barg）。
（9）根據操作建議選擇滅菌時間，在滅菌過程中仍需遵從步驟5至7所提到的注意事項。
（10）在線滅菌（Sterilization-ln-place,SlP）完成后，順序關閉閥門V4，V6，V3和V1。
（11）全開閥門V5，使濾器內壓力急劇變化，進行閃干（或進行步驟12）。
（12）打開閥門V2，使系統內通入壓縮空氣。壓縮空氣的壓力不宜過高，其壓力值上限為：滅菌蒸汽壓力+0.5
barg
barg
（13）冷卻過濾器15分鐘。
（13.1）關閉閥門V5（此為過濾器閃干法后續操作，即步驟11）。

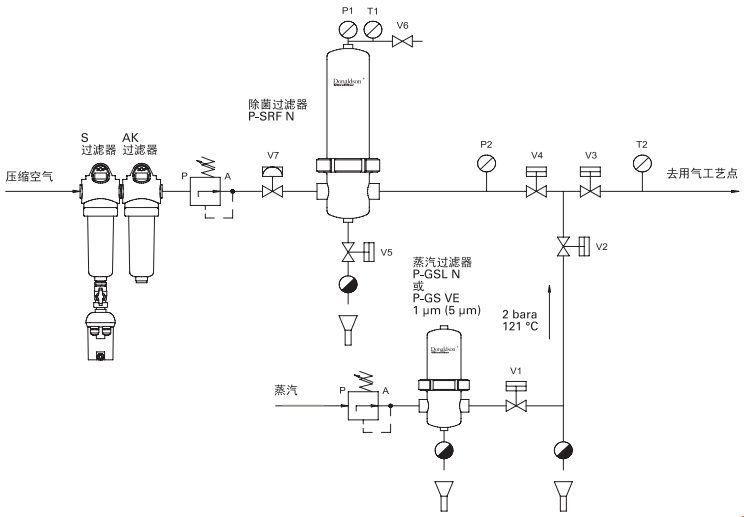

工藝流程:空氣過濾器滅菌介紹—反向滅菌
空氣過濾器滅菌的相關注意事項—以正向滅菌為例：
工藝流程:空氣過濾器滅菌介紹—反向滅菌
（1）打開閥門V4，V5，V6和v7。
（2）打開蒸汽管路的閥門V1，通過V2下方的疏水閥將蒸汽管中冷凝水排放完全。
（3）緩慢打開蒸汽閥門V2，使蒸汽進入過濾器系統。
（4）觀察壓力表P1和P2，調節閥門V2控制蒸汽流量，確保過濾器前后的壓降小于0.1 barg*（即100mbar）。
如果壓降超出，建議停止滅菌，否則可能會對濾芯造成損傷。待查明原因并解決故障后，在進行滅菌操作。
如果壓降超出，建議停止滅菌，否則可能會對濾芯造成損傷。待查明原因并解決故障后，在進行滅菌操作。
（5）觀察到純凈蒸汽從閥門V6流出后，關閉閥門V6。當V5下方的疏水閥排放完全并關閉后，系統內的蒸汽
壓力開始升高。
壓力開始升高。
（6）務必確認滅菌蒸汽的壓力/溫度在濾芯的適用范圍之內，壓力/溫度過高會損壞濾芯，影響過濾器的除菌過
濾效果。滅菌過程中檢查壓力表P1和P2，如果壓降超過100 mbar，應停止操作。
濾效果。滅菌過程中檢查壓力表P1和P2，如果壓降超過100 mbar，應停止操作。
（7）滅菌操作完成后，順序關閉閥門V4，V2，V1。
（8）立即打開閥門V6，濾器內壓力急劇變化，進行閃干（或進行步驟9）
（9）緩慢打開閥門V7，使系統內通入壓縮空氣。壓縮空氣的壓力不宜過高，其壓力值上限為：滅菌蒸汽壓力
+0.5barg。
+0.5barg。
（10）壓縮空氣冷卻過濾器15分鐘。
（10.1）關閉閥門v6（此為過濾器閃干法后續操作，即步驟8）。
空氣過濾器滅菌的相關注意事項—以正向滅菌為例：
1、過濾器下游建議安裝2道截止閥，由此可以確保閥門V7的密封面也得以有效地滅菌，降低染菌風險。
2、當下游設備或罐體蒸汽滅菌時，閥門V8的密封面也得到有效的滅菌。當對罐體整體滅菌時，應關閉閥門
v7，保持閥門v6和v8全開。
v7，保持閥門v6和v8全開。
3、滅菌順序：建議先對下游的罐體滅菌，之后再滅菌過濾器，避免交叉污染。如果先對過濾器滅菌，在之后
的罐體滅菌過程中閥門v7應關閉，保證過濾器系統處于無菌狀態。
的罐體滅菌過程中閥門v7應關閉，保證過濾器系統處于無菌狀態。
4、閥門v7應水平安裝，閥門v6和疏水閥安裝在v7下游，排水管應垂直，便于排水。
注：*barg=公斤表壓
bara=公斤絕壓
